英飛凌IGBT應用選型

上海菱端電子代理的英飛凌IGBT模塊已廣泛應用于各種不同行業的領域中，當中在新興的電能質量和新能源領域，也有很多成功的 設計案例。以下屬我司在SVG，光伏和風電領域所提供的部分選型參考，方便客戶快速選型。

歡迎聯系上海菱端電子科技有限公司咨詢英飛凌IGBT模塊產品及技術支持。

SVG應用

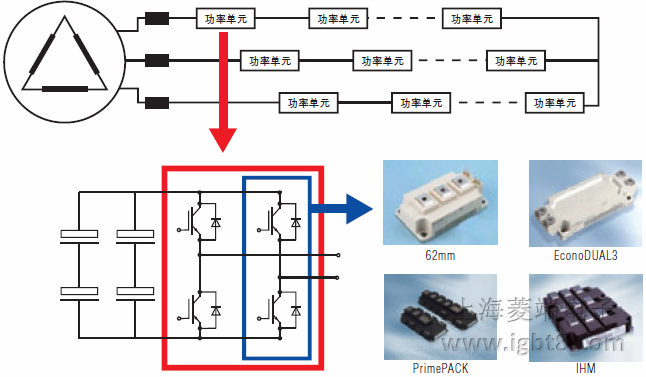

多電平式的SVG結構

SVG容量 IGBT型號及數量 10kV/4Mvar FF450R17ME4(72pcs/set) 10kV/5Mvar FF650R17IE4(72pcs/set) 10kV/10Mvar FF1000R17IE4(72pcs/set) 10kV/12Mvar FF1400R17IP4(72pcs/set) 35kV/15Mvar FF400R33KF2C(126pcs/set) 35kV/28Mvar FZ1000R33HL3(252pcs/set) 35kV/28Mvar FZ1200R45KL3(180pcs/set)

五電平SVG方案：

SVG容量	IGBT型號及數量
10kV/3Mvar	FZ600R65KE3(48pcs/set)

太陽能光伏應用
太陽能單相逆變器

變流器功率	IGBT型號及數量
3.5KW	F4-50R07W2H3_B51(1pcs/set)
5-8KW	F4-75R07W2H3_B51(1pcs/set)

中小功率三電平光伏逆變器：

變流器功率	IGBT型號及數量	封裝圖片
10KW	F3L30R06W1E3_B11(3pcs/set)
15KW	F3L50R06W1E3_B11(3pcs/set)
20KW	F3L75R07W2E3_B11(3pcs/set) F3L80R12W1H3(3pcs/set)
30KW	F3L100R07W2E3_B11(3pcs/set)
50KW	F3L150R07W2E3_B11(3pcs/set)
75KW	F3L200R07PE3(3pcs/set)
100KW	F3L300R07PE3(3pcs/set) F3L300R12PT4_B26(3pcs/set)
150KW	F3L400R12PT4_B26(3pcs/set)

大功率兩電平光伏逆變器：

變流器功率	IGBT型號及數量	封裝圖片
50KW	FF300R12KT4(3pcs/set)
75KW	FF450R12KT4(3pcs/set)
100KW~ 150KW	FF450R12ME4(3pcs/set) FF600R12ME4(3pcs/set)
	FF600R12IE4(3pcs/set)
250KW	FF1400R12IP4(3pcs/set)
500KW	FF1400R12IP4(6pcs/set)

 風電應用
三電平風電變流器（應用于海上風電）

變流器功率	IGBT型號及數量
3kV/3MW	FZ1200R45KL3（24pcs/set）

雙饋風電變流器機側：

電機功率	IGBT型號及數量
1.25MW	FF450R17ME4(6pcs/set) FS450R17ME4(2pcs/set) FF1000R17IE4(3pcs/set)
1.5MW	FF1000R17IE4(6pcs/set)
	FF450R17ME4(9pcs/set) FF1400R17IP4(3pcs/set)
	ModstackTM3
	LightSTACK
2.0MW	FF14000R17IP(6pcs/set) FF1000R17IE4 (9pcs/set)
	ModstackTM3
	LightSTACK

雙饋風電變流器網側：

電機功率 IGBT型號及數量   1.25MW FF450R17MR4(3pcs/set) FS450R17ME4(1pcs/set) FF650R167IE4(3pcs/set)     1.5MW FF650R17IE4(6pcs/set) FF450R17ME4(6pcs/set) FF1000R17IP4(3pcs/set) ModstackTM3 LightSTACK   2.0MW FF1000R17IE4 (6pcs/set) ModstackTM3 LightSTACK

雙饋風電變流器Crowbaw的模塊：

產品	型號
二極管	DD261N22K DD540N22K DD700N22K
晶閘管	TZ430N22K
	TZ740N22K TZ800N18K
